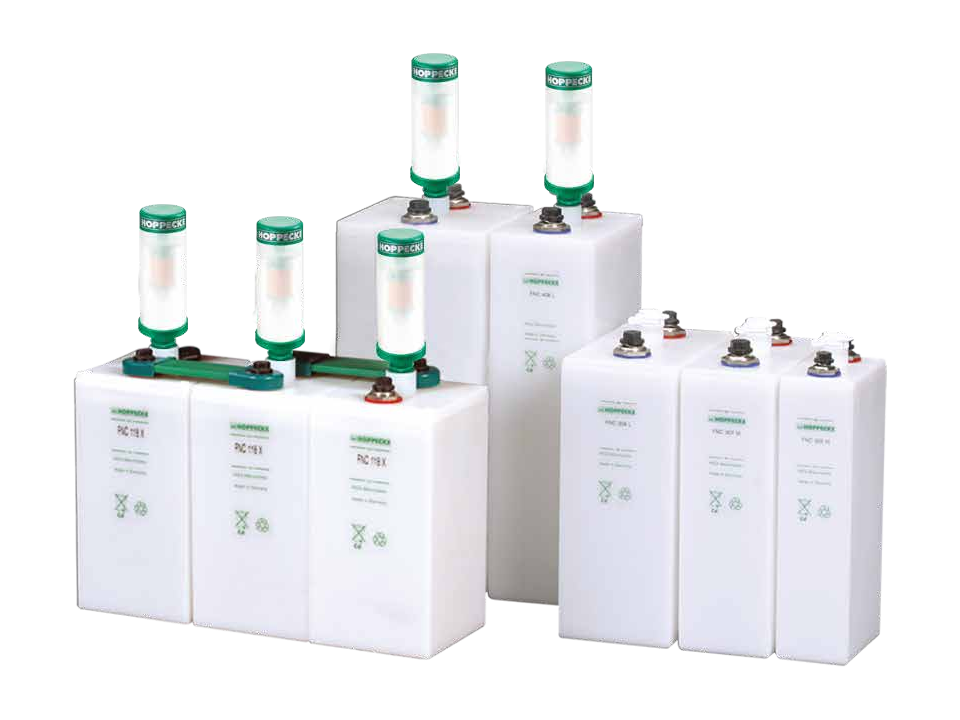

Никель-кадмиевые аккумуляторы Hoppecke FNC L

Hoppecke FNC L представляет собой серию щелочных никель-кадмиевых аккумуляторов с волокнистыми электродами для изменяющейся и смешанной нагрузки, когда батарея отдаёт как большие, так и малые токи. В отличие от элементов с карманными (ламельными) пластинами, электроды FNC построены на трёхмерной волокнистой основе с проводящей никелевой матрицей. В каталоге 31 модель одиночных элементов на 1,2 В ёмкостью от 35 до 1100 Ач по C5. Малообслуживаемое исполнение: полупрозрачный полипропиленовый корпус с видимым уровнем электролита и откидной пробкой. Срок службы до 25 лет.

Характеристики серии

Технологию FNC (Fibre Nickel Cadmium) Hoppecke представила в 1983 году. Основа электрода представляет собой пористый нетканый материал из металлизированного полипропиленового волокна: активная масса занимает 90 % его объёма, активная длина волокна превышает 300 м на 1 см³. По данным Hoppecke, это снижает внутреннее сопротивление. В активной массе нет графита и железа, карбонат в электролите не образуется, поэтому электролит не меняют весь срок службы. Матрица из никеля и волокна эластична и поглощает изменения объёма при заряде и разряде. Положительные электроды закрыты микропористыми сепараторами, токоотводы из никелированной стали приварены к электродам. Электроды FNC изготавливаются в Брилоне, Германия. К концу срока службы ёмкость снижается медленно и постепенно, без внезапного отказа.

Применение

• Источники бесперебойного питания.
• Распределительные устройства электростанций и подстанций.
• Системы аварийного электроснабжения.
• Накопители энергии.

Аналоги и замена

Серии других производителей того же класса L, все на карманных пластинах: Saft SBLE, Alcad Single Cell L, GAZ KL P, EverExceed EBL и HBL NCPP KPL. Замену подбирают по ёмкости C5, габаритам и токам разряда при требуемом конечном напряжении. Данные Hoppecke для FNC L охватывают разряды от 1 минуты до 8 часов, поэтому резерв на 10 часов и более по ним напрямую не сравнить. В линейке Hoppecke для очень большой кратковременной мощности выпускается серия Hoppecke FNC X, для разрядов до 30 минут Hoppecke FNC H, для смешанной нагрузки от 30 минут до 2 часов Hoppecke FNC M. Сверхмалообслуживаемый вариант того же класса с клапанными пробками: Hoppecke FNC-VR L, 17 моделей тех же ёмкостей от 45 до 518 Ач высотой 299 мм; для класса M выпускается Hoppecke FNC-VR M. При подзаряде и +20 °C долив воды в них не требуется в течение 20 лет.

Вопросы и ответы

Какой ток элемент FNC L отдаёт на длительном разряде?

По данным Hoppecke, FNC 1100 L за 8 часов отдаёт 141 А до 1,00 В на элемент и 139 А до 1,10 В, за 5 часов 220 и 218 А. FNC 518 L за 8 часов отдаёт 67,3 А до 1,00 В и 62,8 А до 1,10 В. Ток 5-часового разряда до 1,00 В, умноженный на 5 часов, с точностью до округления равен ёмкости C5: у FNC 1100 L это 220 А × 5 ч = 1100 Ач.

Чем FNC L отличается от FNC M в том же корпусе?

В корпусе 115 × 194 × 309 мм выпускаются, например, FNC 300 M массой 11,20 кг и FNC 370 L массой 11,10 кг. За 1 минуту до 1,00 В на элемент FNC 300 M отдаёт 999 А, FNC 370 L 782 А. За 1 час соотношение обратное: 243 и 311 А, за 8 часов 38,7 и 48,1 А. Класс M даёт больший ток за 1 минуту, класс L большую ёмкость в том же объёме: 370 Ач против 300 Ач.

Почему для FNC 35 L, 50 L и 70 L нет таблицы разряда?

Это три модели класса L в корпусе шириной 122 мм и высотой 250 мм, длиной 39, 47 и 58 мм. В доступных данных Hoppecke токи разряда приведены для 28 моделей от FNC 45 L до FNC 1100 L, для этих трёх элементов таблиц нет. Ближайшие по ёмкости модели с таблицами: FNC 45 L и FNC 66 L высотой 309 мм.

Как заряжать батарею FNC L?

При двухуровневом заряде подзаряд задают 1,40-1,45 В на элемент, ускоренный заряд 1,50-1,60 В на элемент. Для одноуровневого заряда руководство Hoppecke указывает для класса L 1,55 В на элемент при +20 °C, для классов M, H и X 1,52, 1,48 и 1,45 В. Ток заряда рекомендуется ограничивать значением I5, равным C5/5. Ввод в работу выполняют тем же током в течение 7,5 часа, для FNC 1100 L это 220 А; напряжение элемента при этом может доходить до 1,9 В.
